Van bướm tín hiệu điện AUT

Giới thiệu

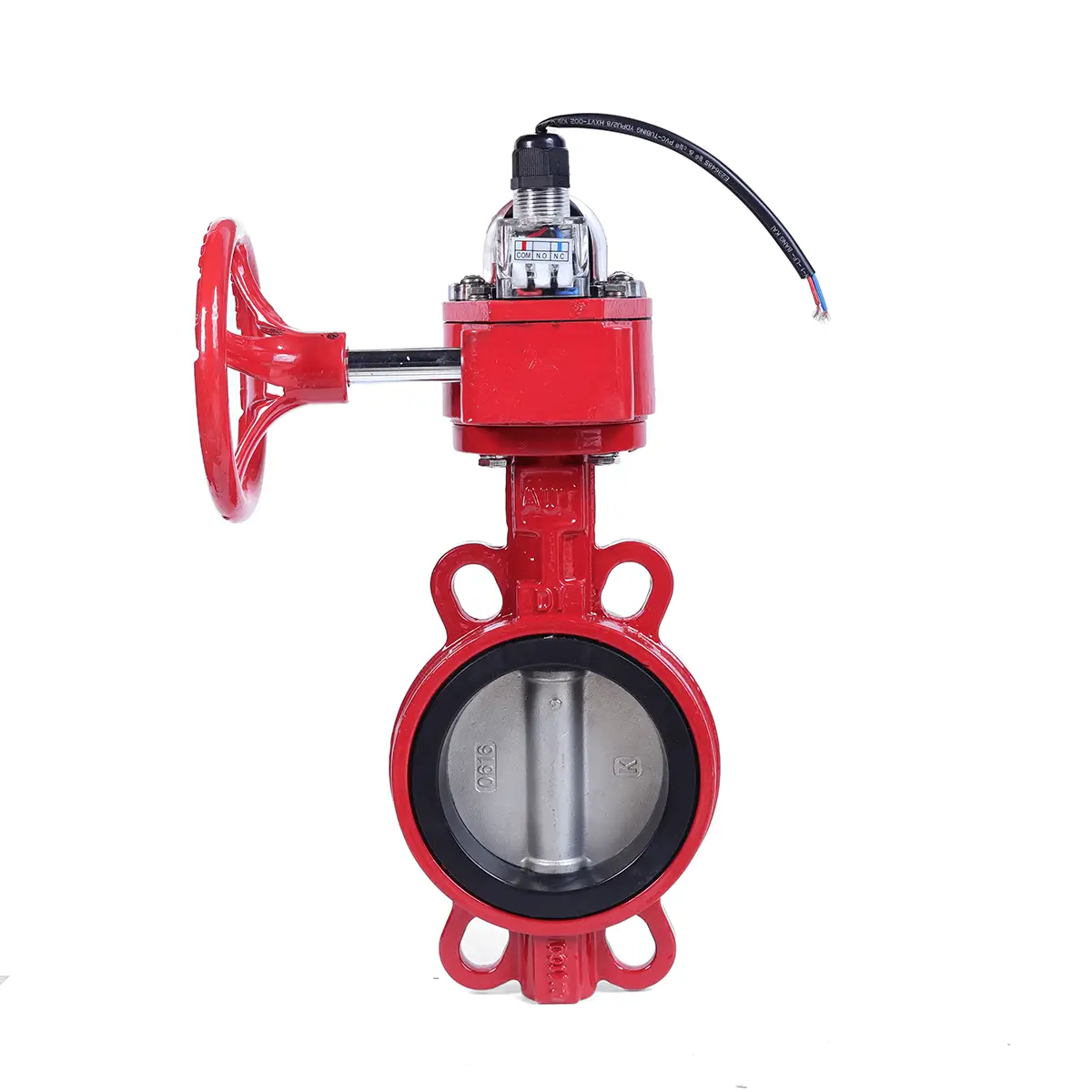

Van bướm tín hiệu điện AUT là loại van bướm có gắn thêm hộp tín hiệu điện. Hộp tín hiệu điện sẽ cung cấp tín hiệu tới phòng điều khiển để thông báo tình trạng của van đóng hay mở.

Nó còn được gọi là loại van bướm kèm công tắc giám sát, hay nói cách khác là loại van bướm cơ, được điều khiển bằng tay quay vô lăng, song lại được gắn thêm bộ công tắc giám sát điều khiển có thể thông báo trạng thái đóng/mở đến phòng điều khiển. Loại van này thường dùng để thông báo, cảnh báo cho người vận hành, người bảo trì hệ thống biết trạng thái hiện tại của van. Van bướm tín hiệu điện được ứng dụng nhiều tại các hệ thống cấp nước phòng cháy, chữa cháy, những hệ thống cấp nước Sprinkler cho từng khu vực.

Cấu tạo van bướm tín hiệu điện AUT

Van gồm các bộ phận chính:

1. Thân van: Làm bằng gang cầu GGG50, phủ sơn epoxy dày 250µm chống ăn mòn.
2. Đĩa van (lá van): Làm từ inox CF8, bền bỉ và phù hợp với nhiều môi trường chất lỏng.
3. Ty van: Thép không gỉ Inox 304, tăng độ bền và khả năng chịu lực.
4. Vòng đệm: Cao su EPDM chất lượng cao, đảm bảo độ kín và đàn hồi.
5. Hộp tín hiệu điện: Làm bằng nhựa chịu nhiệt, tích hợp 3 dây tín hiệu (trắng – báo mở, đen – báo đóng, đỏ – trung hòa).

Thông số kỹ thuật

• Kích cỡ: DN50 – DN600.
• Áp suất làm việc: PN16.
• Nhiệt độ hoạt động: 0 – 70°C.
• Kiểu kết nối: Mặt bích, theo tiêu chuẩn BS4504 PN10/16, JIS 10K.
• Điện áp tín hiệu: DC 24V.
• Ứng dụng môi trường: Nước, khí, hơi, chất lỏng không ăn mòn.
• Bảo hành: 12 tháng.

Catalogue Van bướm tín hiệu AUT

Nguyên lý hoạt động

Van bướm tín hiệu điện hoạt động nhờ tay quay để đóng hoặc mở đĩa van. Khi quay:

• Trạng thái đóng: Đĩa van vuông góc với dòng chảy, ngăn lưu thông hoàn toàn.
• Trạng thái mở: Đĩa van song song dòng chảy, cho phép lưu chất đi qua tối đa.

Hộp tín hiệu điện được kết nối với tủ điều khiển để báo trạng thái:

• Van đóng: Tín hiệu tương ứng báo trạng thái “đóng”.
• Van mở: Tín hiệu báo trạng thái “mở”.

Lắp đặt

1. Chuẩn bị:
   • Đảm bảo đường ống sạch, không bị vướng dị vật.
   • Kiểm tra kích cỡ van khớp với đường ống và tiêu chuẩn mặt bích.
2. Lắp đặt:
   • Cố định van vào đường ống bằng bu lông và đai ốc.
   • Kết nối dây tín hiệu theo đúng hướng dẫn (trắng, đen, đỏ).
3. Kiểm tra:
   • Xoay tay quay kiểm tra góc mở đĩa van.
   • Kiểm tra tín hiệu điện về tủ điều khiển để đảm bảo hoạt động chính xác.

Ưu điểm

• Độ bền cao: Vật liệu chất lượng và sơn phủ bảo vệ tốt.
• Giám sát dễ dàng: Tín hiệu chính xác giúp quản lý hiệu quả.
• Lắp đặt nhanh chóng: Thiết kế gọn nhẹ, tiết kiệm không gian.
• Thích hợp nhiều môi trường: Dùng được cho nước sạch, nước thải và khí.

Tại sao chúng ta cần phải lắp van bướm tín hiệu điện?

Việc lắp đặt van bướm ở nhiều vị trí khác nhau có những vị trí ở gần có thể quan sát được, tuy nhiên có những vị trí lắp ở xa và khuất vì thế chúng ta không thể biết được tình trạng đóng mở của van, làm cho việc vận hành hệ thống trở nên khó khăn.

Xuất phát từ thực tế như vậy nên người ta chế tạo ra loại van bướm tín hiệu điện giúp chúng ta có thể biết được tình trạng van đóng hay mở từ tủ điều khiển trong chỗ vận hành.
